Detección de color OpenCV

<b>Objetivo :</b> Obtener todos los píxeles de una imagen que se encuentra en determinado intervalo.<br /> <br /> <br /> En OpenCV las imagen que se leen desde un dispositivo se adquieren en espacio de color BGR, en este espacio de color la imagen este dividida en 3 canales cada uno de ellos representa en azul el verde y el rojo respectivamente. El espacio de color RGB funciona de la misma manera excepto por que el orden de los canales esta invertido.<br /> <br /> <br /> <div class="separator" style="clear: both; text-align: center;"> <a href="https://upload.wikimedia.org/wikipedia/commons/5/56/RGB_channels_separation.png" imageanchor="1" style="margin-left: 1em; margin-right: 1em;"><img border="0" height="256" src="https://upload.wikimedia.org/wikipedia/commons/5/56/RGB_channels_separation.png" width="320" /></a></div> <br /> <br /> El problema con los espacio de color RGB y BGR consiste en la información del color esta presente en los 3 canales de la imagen lo cual hace mas difícil realizar un filtrado. Para esto convertimos la imagen al espacio de color HSV en el cual la información que representa el color se encuentra en un solo canal(Hue)<br /> <br /> <br /> <pre><code class="python">hsv_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)</code></pre> <br /> <br /> Una vez que tenemos la imagen un formato HSV podremos generar otra imagen que solo posea los píxeles en un determinado intervalo.<br /> <br /> <br /> <pre><code class="python"> lower_bound = np.array([cv2.getTrackbarPos("LowH", "controls"), cv2.getTrackbarPos("LowS", "controls"), cv2.getTrackbarPos("LowV", "controls")]) upper_bound = np.array([cv2.getTrackbarPos("HighH", "controls"), cv2.getTrackbarPos("HighS", "controls"), cv2.getTrackbarPos("HighV", "controls")]) </code></pre> <br /> <br /> Código completo :  <br /> <pre><code class="python"> __author__ = 'carlos' import cv2 import sys import numpy as np # callback, no usado por ahora. def nothing(x): pass def main(): # todas las camaras conectadas tienen un ID, el 0 representa la primera. cap = cv2.VideoCapture(0) # WINDOW_NORMAL permite redimensionar las ventanas cv2.namedWindow("frame", cv2.WINDOW_NORMAL) cv2.namedWindow("hsv", cv2.WINDOW_NORMAL) cv2.namedWindow("thr", cv2.WINDOW_NORMAL) # ventana que solo posee los controles, es posible colocarlos en las que fueron declaradas anteriormente. cv2.namedWindow("controls", cv2.WINDOW_NORMAL) # trackbars cv2.createTrackbar("LowH", "controls", 0, 179, nothing) # Hue [0 - 179] cv2.createTrackbar("HighH", "controls", 0, 179, nothing) cv2.createTrackbar("LowS", "controls", 0, 255, nothing) # Saturation [0 - 255] cv2.createTrackbar("HighS", "controls", 0, 255, nothing) cv2.createTrackbar("LowV", "controls", 0, 255, nothing) # Value [0 - 255] cv2.createTrackbar("HighV", "controls", 0, 255, nothing) while True: success, frame = cap.read() if not success: print("error reading web cam", file=sys.stderr) # cambia el espacio de color de la imagen hsv_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV) lower_bound = np.array([cv2.getTrackbarPos("LowH", "controls"), cv2.getTrackbarPos("LowS", "controls"), cv2.getTrackbarPos("LowV", "controls")]) upper_bound = np.array([cv2.getTrackbarPos("HighH", "controls"), cv2.getTrackbarPos("HighS", "controls"), cv2.getTrackbarPos("HighV", "controls")]) # realiza el filtrado thresholded_frame = cv2.inRange(hsv_frame, lower_bound, upper_bound) cv2.imshow("frame", frame) cv2.imshow("hsv", hsv_frame) cv2.imshow("thr", thresholded_frame) # finaliza el programa al presionar la tecla scape. k = cv2.waitKey(5) & 0xFF if k == 27: break if __name__ == '__main__': main() </code></pre> <br /> Ejemplo :<br /> <br /> <div class="separator" style="clear: both; text-align: center;"> <iframe width="320" height="266" class="YOUTUBE-iframe-video" data-thumbnail-src="https://i.ytimg.com/vi/4FaVR-u1_LY/0.jpg" src="https://www.youtube.com/embed/4FaVR-u1_LY?feature=player_embedded" frameborder="0" allowfullscreen></iframe></div> <br /> <br /> <br /> <br /> En el próximo tutorial veremos como seguir la trayectoria de un objeto en la imagen.<br /> <br /> Dentro de git se encuentra una versión en C++ del código anterior. <br /> <br /> Git : <a href="https://github.com/CarlosAndres12/OpencvTut">https://github.com/CarlosAndres12/OpencvTut</a><br /> <br /> Enlaces :<br /> <br /> HSV : <a href="http://infohost.nmt.edu/tcc/help/pubs/colortheory/web/hsv.html">http://infohost.nmt.edu/tcc/help/pubs/colortheory/web/hsv.html</a><br /> Tutorial : <a href="http://opencv-srf.blogspot.com/">http://opencv-srf.blogspot.com/ </a><br /> <br />

Detección de color OpenCV

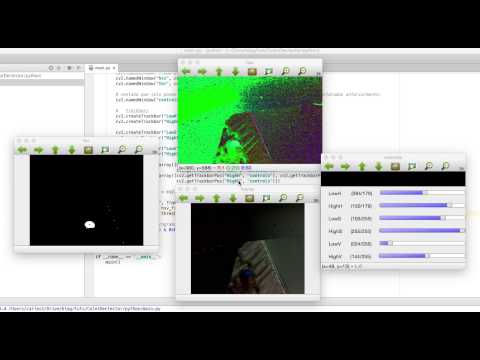

Objetivo : Obtener todos los píxeles de una imagen que se encuentra en determinado intervalo. En OpenCV las imagen que se leen desde un ...
